Navigieren in Bauteile - Alle Maße

In dieser Übernahmetabelle sind konstruktive Kategorien der IFC-Systematik das erste Ordnungskriterium: z.B. Balken, Dächer, Geländer. Unterhalb der Kategorien finden Sie alle gleichartigen Bauteile innerhalb eines Eintrags (IFC-Position) gelistet.

Zweck

In der Regel finden Sie die für den AVA-Prozess erforderlichen Maße in den anderen Übernahme-Tabellen. Ergänzend werden in Bauteile - Alle Maße alle in der IFC-Datei zu einem Bauteil verfügbaren Maße für eine Übernahme bereitgestellt.

Falls Sie Stückzahlen von Bauteilen übernehmen wollen, verwenden Sie Bauteile - Anzahl oder Fenster und Türen.

Aufbau

Die gesamte Struktur kann enthalten:

Kategorien - können ineinander verschachtelt sein.

IFC-Positionen - Innerhalb der Kategorien werden Bauteile des Projektes, die als gleichartig erkannt werden, zu einer IFC-Position zusammengefasst.

Raumlisten - Jede in den IFC-Daten enthaltene örtliche Zuordnung wird als Raumliste interpretiert.

Für mehr Übersicht können Sie Raumlisten und Bauteile individuell ausblenden.

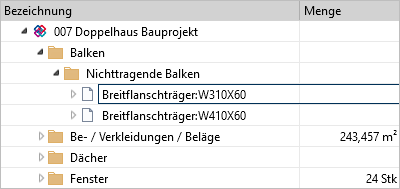

Beispiel:

Kann die Menge zu einem Eintrag aus den IFC-Daten nicht eindeutig bestimmt werden, bleibt das Feld leer.
