Grafiken einbinden

Sie können Grafik-Dateien, Zeichnungen, Bilder in verschiedenen Projektbereichen einbinden.

• Verwenden Sie Grafiken mit möglichst kleinen Dateigrößen! Komplexe CAD-Zeichnungen machen sowieso keinen Sinn: Der AVA-Papier-Prozess findet meist im Format DIN A4 statt.
• Beachten Sie, dass nicht alle Formate für den Datenaustausch die Übergabe von Grafik-Dateien unterstützen!
  Beim Export mit GAEB XML werden Grafiken im Positionslangtext übergeben.
• Nutzen Sie die Möglichkeit, Grafik-Dateien zu verknüpfen, statt sie in der Projekt-Datei speichern zu lassen (beispielsweise bei Anhängen und im Positionslangtext). Große Projekt-Dateien sind unhandlich und langsam!

Unterstützte Grafikformate

jpeg/jpg, bmp, gif, png, emf, wmf

Firmen oder Projektlogo

Sie können Ihr eigenes Firmenlogo oder ein Projektlogo für die Kopfzeile und das Deckblatt von Ausgaben in den Projektdaten hinterlegen.

Grafiken zu einzelnen Leistungen

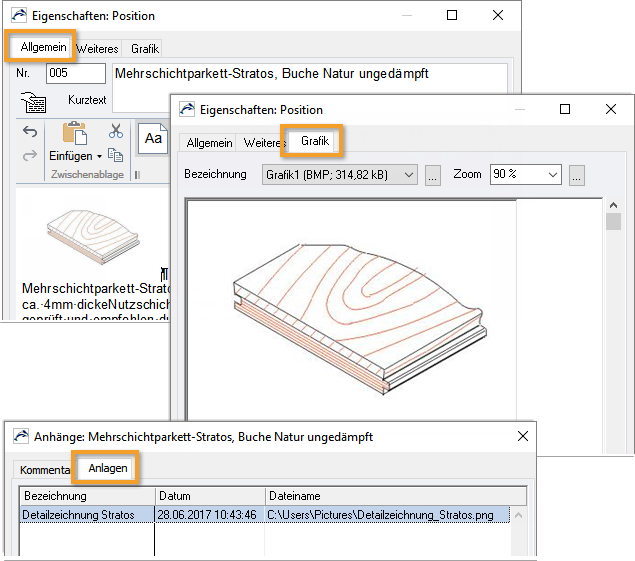

Zu Positionen können Sie Grafik-Dateien, z. B. Skizzen, Montagezeichnungen, Fotos, im Dialog Eigenschaften: Positionen hinterlegen:

• auf der Registerkarte Grafik - als interne Information

  Die Grafiken können Sie optional in Ausgaben integrieren (empfohlen!)
  In der Tabelle erkennen Sie diese Positionen an der Kennzeichnung am Positions-Icon:

• direkt im Positionslangtext - wenn die Grafiken nach Außen gegeben werden sollen.

  Die Grafiken werden immer zusammen mit dem Text in Druck-Ausgaben verwendet.

  Grafiken im Positionslangtext werden auch beim GAEB-Export im Format GAEB XML weitergegeben.

Zu Gliederungspunkten und Positionen können Sie Grafik-Dateien auch als Anlagen zu Anhängen hinterlegen.

Wie können Sie Grafiken einbinden?

• In der Datenbank speichern

  automatisch, wenn Sie die Grafik auf der Registerkarte Grafik einfügen, optional als Anlage in Anhängen

• Verknüpfen

  automatisch, wenn Sie die Grafik im Positionstext einfügen, optional als Anlage in Anhängen. Sie legen die Grafik-Dateien in einem gesonderten Verzeichnis ab und in ORCA AVA wird eine Referenz auf die Datei hinterlegt.

  Vorteil: Geringeres Datenvolumen

  Nachteil: Wenn Sie z.B. die Datei verschieben - ohne an die Verknüpfung zu denken - zeigt die Verknüpfung ins Leere.

Grafiken zu Rechnungen

Die können Grafik-Dateien zum internen Gebrauch hinterlegen, beispielsweise das Foto eines erkannten Mangels: in den Eigenschaften der Rechnung auf der Registerkarte Kommentar. Die Grafiken stehen nicht für Ausgaben zur Verfügung.
