Navigieren in Raumgeometrie

Die Übernahmetabelle Raumgeometrie enthält alle raumgeometrischen Maße der IFC-Daten wie Fläche, Umfang, Höhe, Volumen in einer räumlich-/geschoss-orientierte Darstellung.

Die Raummaße werden innerhalb der IFC Mengenübernahme berechnet.

Zweck

Egal ob es um die Mengen für das Verlegen von Fliesen, das Streichen der Wände oder die benötigten Fußbodenleisten geht, hier finden Sie für alle Räumlichkeiten das zugehörige Maß.

Aufbau

Hierarchische Gliederung nach Örtlichkeiten. Mögliche räumliche Typen:

 Grundstück     Gebäude     Etage     Raum

Zusätzliche Gliederungsebenen:

Wände bzw. Weitere Details bzw. Wand 1, Wand 2, ...

Unterhalb der Räume werden alle verfügbaren geometrischen Werte gelistet.

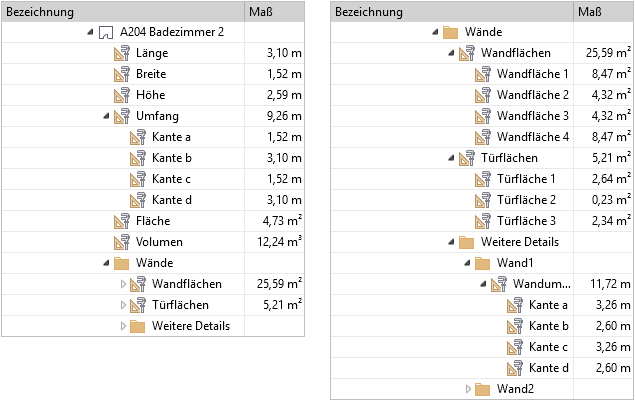

Beispiel:
